港虹产品详情









产品描述
![]() |
![]() |

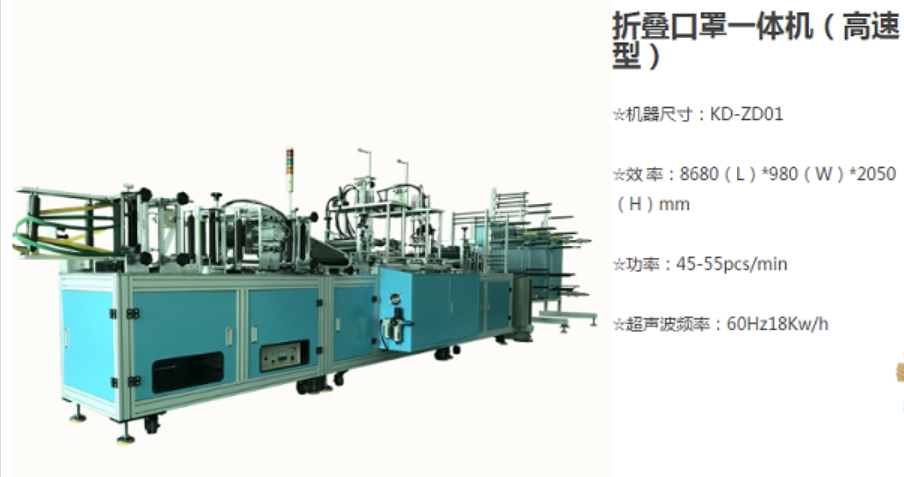

一、设备整体外形预览。
生产效率:大于40pcs/min 对折对称度:±1mm
二、设备说明;
设备参数
1、自动计数,可有效控制生产效率和生产进度;
2、变频控制,可根据实际需要调节设备运行速度;
3、设备自动化程度高,对操作员工要求低,仅需放料和整理成品即可;
4、模块化、人性化设计维护便利。

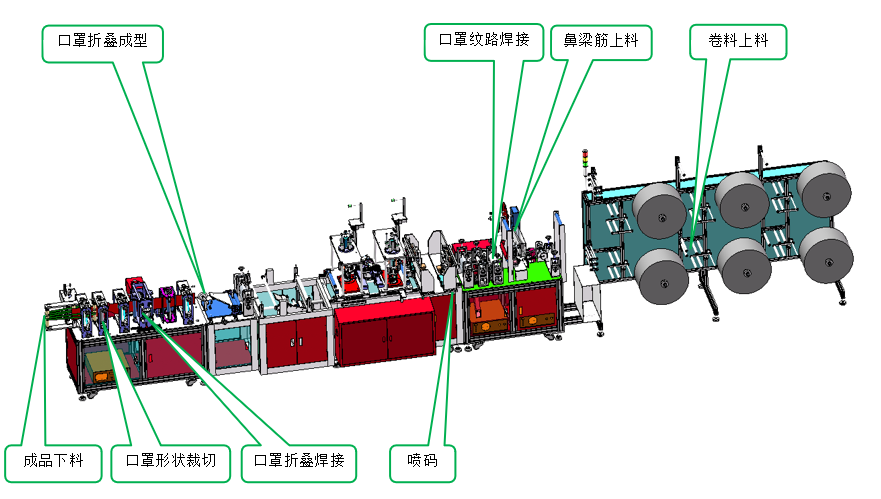

工艺流程:
整卷布料放卷后经过滚轮复合在一起,布料通过机械折叠、鼻梁条整卷牵引放卷,定长裁切后导入至包边布料中,双边通过超声焊接至封口,再经过超声侧向封口,通过切刀裁切成型。设备预估CT为1S/PCS,初始设计可同时存放4堆料盘,每30盘一堆,每盘设定存放54个料,人工干预时间1.8H/次。

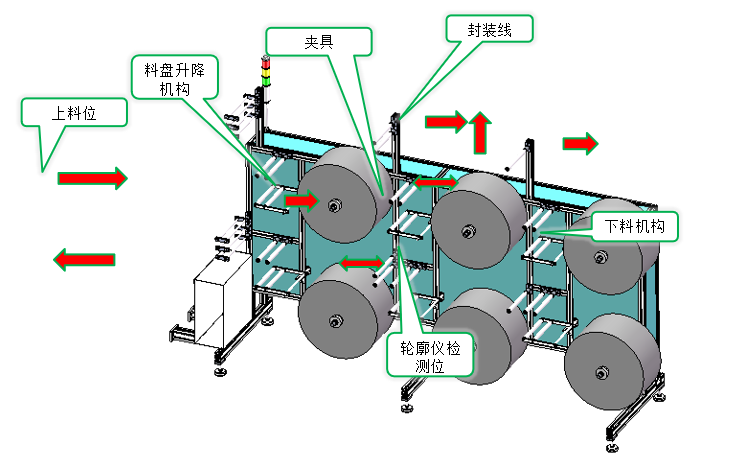

动作流程简介:
1.人工小推车推料至上料位皮带线上
2.皮带线带动整摞料盘至料盘升降机构处
3.龙门取料机构抓取产品放置夹具上
4.平台带动夹具至检测位,开始检测
5.判定结果开始分产品下料:OK料抓取放置到封装线上开始封装,NG料放置到NG流道收集

序号 |
部件名称 |
数量 |
备注 |
|
1 |
滤水布/熔喷布/吸水层放卷机构 |
6套 |
市购 |
|
2 |
鼻线放卷机构 |
1套 |
市购 |
|
3 |
鼻梁条驱动、裁切机构 |
1套 |
市购 |
|
4 |
滚焊封边机构 |
1套 |
市购 |
|
5 |
布料驱动机构 |
1套 |
市购 |
|
6 |
下料机构 |
1套 |
市购 |
|
7 |
操作系统 |
1套 |
港虹 |
|
8 |
操作面板 |
1套 |
港虹 |
|
9 |
手持式焊接机 |
1套 |
选购,用于布料卷接带 |
|
10 |
耳带焊机机构 |
2套 |
选配,线下操作 |
如果您有任何疑问,请随时与我们联系
